Q941F-16P電動球閥的執行標準

之前為大家科普了許多關于閥門的知識，歐拉姆閥門今天為大家介紹一款電動球閥產品Q941F-16P不銹鋼電動球閥的執行標準。

Q941F-16P不銹鋼電動球閥是由電動執行機構和不銹鋼球閥組成的快速切斷球閥?？刂浦骺厥译妱?dòng)執行機構的電機帶動閥桿旋轉，實現閥門的開啟和關閉，從而實現就地控制和遠程集中控制。特別適用于不適合人操作的高空環和高危環境，也適用于需要快速關閉的工藝條件，從而提高工作效率和安全性。閥門的主體材料是精密鑄造的不銹鋼，可用于各種腐蝕性介質。
電動執行機構參數:無源觸點式(S型)電動執行機構:電控通斷，由開關電路控制閥門的開啟和關閉，分別輸出一組與閥門開啟和關閉狀態對應的無源觸點信號，指示閥門全開或全關。

Q941F-16P不銹鋼電動法蘭球閥執行標準:

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

Q941F-16P不銹鋼電動法蘭球閥技術參數和性能 :

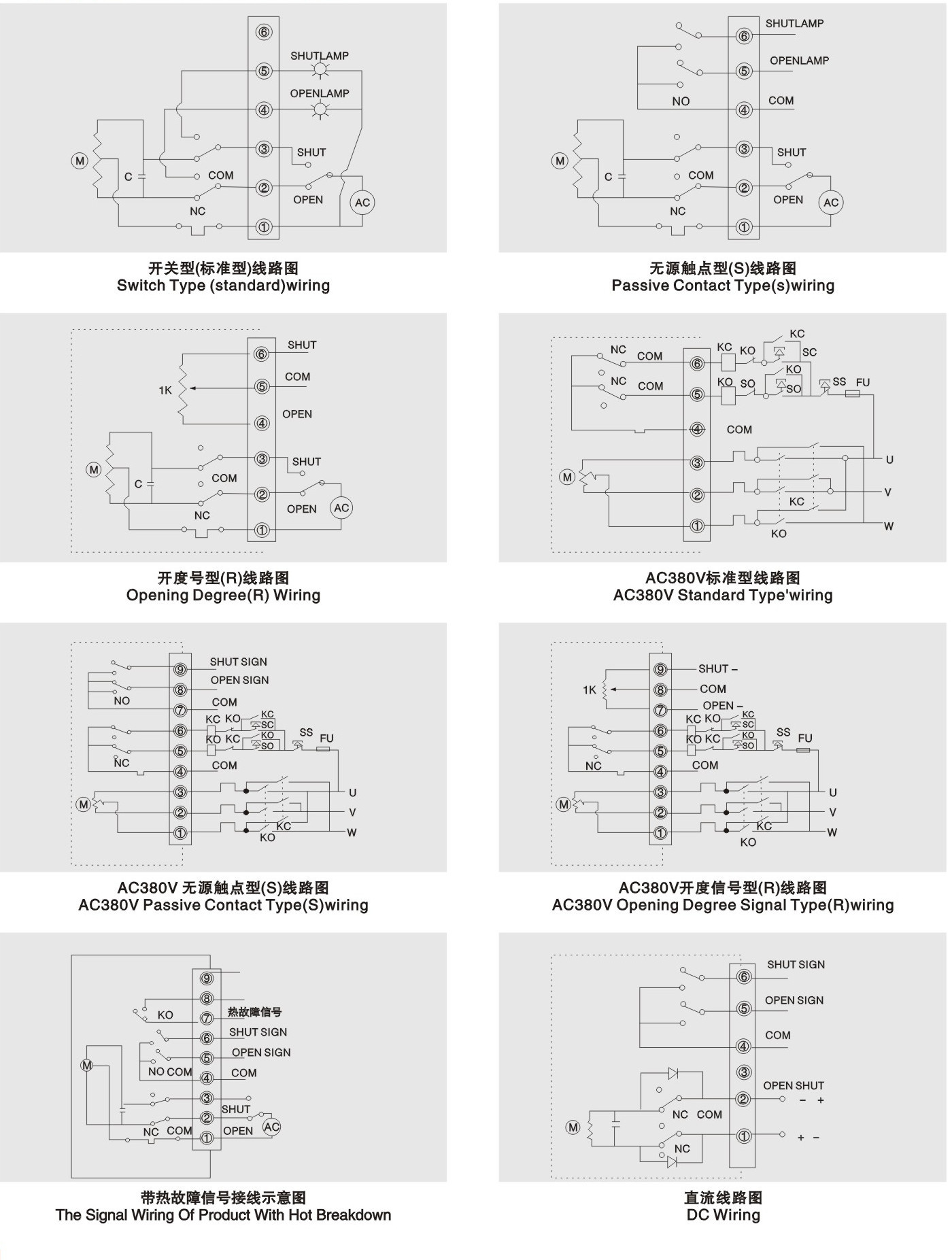

不銹鋼電動法蘭球閥執行器接線示意圖：

   以上就是關于《Q941F-16P電動球閥的執行標準》的全部知識內容了，想了解更多閥門知識，請關注歐拉姆閥門官方網站。
